SD5400CY四通道N溝道橫向DMOS開關Linear Systems

發布時間：2025-10-22 09:25:59 瀏覽：375

　　Linear Integrated Systems的SD5400CY是四通道N溝道橫向DMOS開關，屬于SD5000/5400系列的一員，具有以下核心特性：

　　結構：4個獨立雙向增強型MOSFET集成于單一芯片，采用雙擴散工藝和橫向構造。

　　保護：柵極內置齊納二極管保護，防止靜電損傷。

　　封裝：SOIC-14窄體塑料封裝，符合RoHS標準。

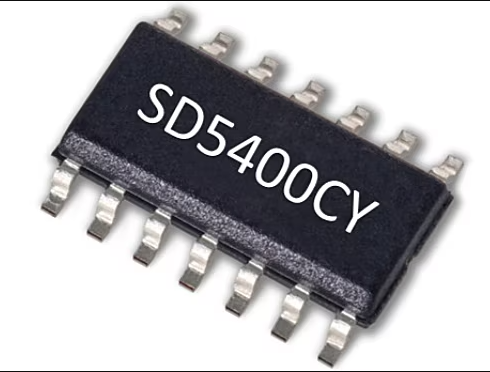

Linear Integrated Systems的SD5400CY是四通道N溝道橫向DMOS開關

　　同系列型號對比：

型號	V(BR)DS	rDS(on)@5V	封裝	適用信號范圍
SD5400CY	20V	75Ω	SOIC-14	±10V
SD5401CY	10V	75Ω	SOIC-14	±5V
SD5000N	20V	70Ω	PDIP-16	±10V

　　關鍵參數:

參數	值/條件	說明
V(BR)DS最小	20V	漏源擊穿電壓（SD5000/5400系列為20V，SD5001/5401為10V）。
rDS(on)最大	75Ω @ VGS=5V	導通電阻，低至75Ω（5V驅動時），確保低信號損耗。
Crss最大	0.5pF	反向傳輸電容極小，適合高頻應用。
開關時間(tON)	典型0.5ns，最大1ns	超高速開關，適用于納秒級切換場景。
閾值電壓VGS(th)	最大1.5V	低開啟電壓，簡化驅動電路設計。

　　特性與優勢

　　高頻性能：

　　超低電容(0.2pF反向電容)減少插入損耗和串擾，適合視頻/射頻信號切換。

　　1ns級導通時間，滿足像素級切換需求(如圖像傳感器)。

　　可靠性：

　　齊納保護柵極，增強ESD耐受能力。

　　工作溫度范圍：-55°C至150°C。

　　電源兼容性：

　　支持單電源供電(5V驅動即可實現低導通電阻)。

　　應用場景

　　高速模擬開關：視頻信號路由、DAC去毛刺電路。

　　采樣保持電路：ADC前端的高速采樣。

　　多路復用器：多通道信號選擇，如測試設備中的矩陣切換。

　　驅動電路：激光二極管或LED陣列的快速脈沖控制。

立維創展優勢代理Linear Systems產品，價格優惠，歡迎咨詢。
