OMT-KUE-1 Ku波段擴展OMT發射抑制濾波器，用于微波組件中的信號處理。以下是產品的具體信息介紹：
規格(SPECIFICATIONS)
發射端口頻率范圍：13.75 到 14.50 GHz
發射端口最大電壓駐波比(VSWR)：1.25 : 1
LNB端口頻率范圍：10.70 到 12.75 GHz
LNB端口最大電壓駐波比(VSWR)：1.25 : 1
發射器/LNB交叉極化最小值：40 dB
發射端口到LNB端口隔離(在傳輸頻率最小值下)：85 dB
發射端口到饋送端口的插入損耗最大值：0.2 dB
饋送端口到LNB端口的插入損耗最大值：0.4 dB
接口類型
饋源端口波導：WC75，帶螺紋孔
發射端口波導：WR75，帶通孔
LNB端口波導：WR75，帶通孔
尺寸及重量
尺寸(長 x 寬 x 高)：108 mm x 149 mm x 117 mm(4.25英寸 x 1.93英寸 x 4.59英寸)
重量：390 克 / 13.8 盎司
應用場景(APPLICATIONS)
該產品是一種集成的三端口組件，由OMT與傳輸拒絕濾波器組合而成。其設計用于線性正交極化，具有非常高的隔離性，適用于各種VSAT地面終端等應用。
該組件具有WC 75波導用于饋源端口，WR 75波導用于LNB和發射端口，結構緊湊，輕便易安裝，適合在多種場合中使用。

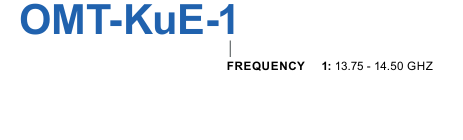

訂購指南：
