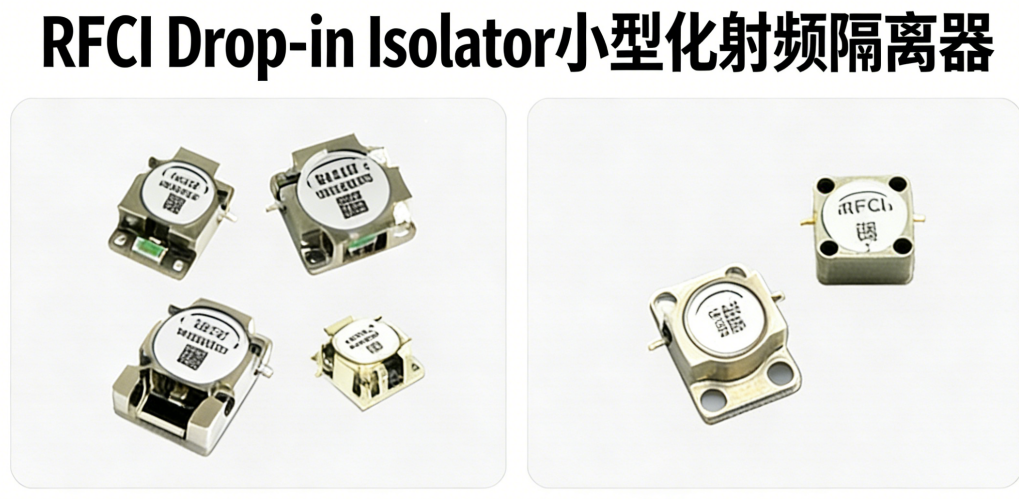

RFCI Drop-in Isolator小型化射頻隔離器SMD貼片隔離器

發布時間：2026-03-25 09:32:32 瀏覽：73

　 產品概述(Overview)

　　隨著5G通信、射頻模塊及便攜設備的發展，小型化、高集成度射頻器件成為設計核心。

　　RFCI推出的Drop-in Isolator(貼片式/嵌入式隔離器)，專為緊湊空間設計，具備：

　　· 小尺寸(可直接嵌入PCB)

　　· 低插入損耗

　　· 高隔離度

　　· 易于集成

　　廣泛應用于5G模塊、射頻前端、通信設備及測試系統。

　　什么是Drop-in Isolator?

　　Drop-in隔離器是一種無需連接器、可直接焊接或嵌入電路板的隔離器：

　　特點：

　　· 無需SMA接口

　　· 體積更小

　　· 更適合自動化生產

　　對比傳統同軸隔離器：

類型	特點
同軸隔離器	易連接，但體積較大
Drop-in隔離器	小型化，適合集成

　RFCI Drop-in隔離器型號及參數

型號	頻率范圍 (GHz)	插入損耗 (dB)	隔離度 (dB)	功率 (W)	封裝尺寸	類型
RFSLD3360	3.3 – 6	0.5 – 0.6	18 – 20	20	小型SMD	Drop-in
RFSLD3938	3.8 – 4.2	0.4 – 0.5	20 – 22	30	緊湊型	Drop-in
RFSLD2627	2.6 – 2.7	0.3 – 0.4	20 – 23	50	工業級	Drop-in
RFSLD5159	5.1 – 5.9	0.4 – 0.5	18 – 20	20	小型化	Drop-in
RFSLD1820	1.8 – 2.0	0.3 – 0.4	20 – 22	30	標準型	Drop-in
RFSLD2425	2.4 – 2.5	0.3 – 0.4	20 – 23	40	WiFi應用	Drop-in

　關鍵技術參數(Typical Specs)

參數	范圍
頻率范圍	1.8 – 6 GHz
插入損耗	≤0.6 dB
隔離度	≥18 dB
功率	20W – 50W
封裝	Drop-in / SMD
安裝方式	PCB焊接
工作溫度	-40°C ～ +85°C

　　選型建議(Selection Guide)

　　選擇Drop-in隔離器時：

　　· ? 根據頻段選擇(如3.5GHz優先RFSLD3938)

　　· ? 注意尺寸與PCB匹配

　　· ? 功率預留≥1.5倍

　　· ? 高頻優先低插損型號

　　為什么選擇RFCI?

　　相比其他品牌：

　　· ? 更豐富型號

　　· ? 更高性?xún)r(jià)比

　　· ? 支持定制尺寸與頻段

　　· ? 快速交付

　　 FAQ

　　1?? 什么是Drop-in隔離器?

　　一種可直接安裝在PCB上的小型隔離器。

　　2?? 和同軸隔離器區別?

　　Drop-in更小、更適合集成。

　　3?? 適用于5G嗎?

　　是的，特別適用于Sub-6GHz模塊。

　　4?? 功率能做到多少?

　　一般20W–50W，部分可定制更高。

　　采購與技術支持(CTA)

　　我們提供：

　　· ? RFCI Drop-in隔離器全系列

　　· ? 5G模塊選型支持

　　· ? 替代方案

　　獲取RFSLD3360 / RFSLD3938報價與庫存信息，歡迎聯系我們。RFCI是一家專業生產射頻(RF)環行器和隔離器的公司，產品覆蓋了從50 MHz到20 GHz的頻率范圍，廣泛應用于通信和無線基礎設施。深圳市立維創展科技有限公司優勢代理銷售RFCI產品，歡迎咨詢了解。
