Smiths Interconnect(Hypertronics) D Series快速斷開圓形塑料連接器
發布時間:2026-03-11 09:56:00 瀏覽:159

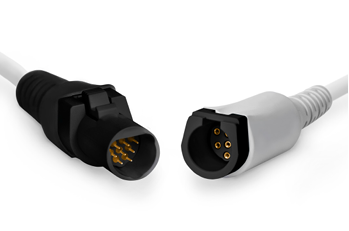

D Series 是由 Smiths Interconnect(Hypertronics) 推出的快速斷開式圓形塑料連接器系列,采用 Push-Button 按鍵鎖扣結構和 D形外殼設計,具有操作簡單、可靠性高、抗誤插能力強等特點。該系列主要應用于醫療設備、工業自動化、軌道交通、航空航天及測試設備等高可靠性連接場景。

系列規格
標準尺寸:D01 / D02 / D04
接觸數量:3 – 82
電流:1–8A
工作溫度:-40°C ~ +125°C
絕緣電阻:>1000 MΩ
插拔壽命最多:100,000次
觸點類型:信號 / 電源 / 同軸
安裝方式:面板式 / 線纜式 / 延長線
主要型號系列
D01系列:小型醫療連接器,適用于 便攜醫療設備、監護儀、導管系統等。最多9個Hypertac觸點,直徑 < 0.5 inch。
| 型號 | 類型 | 觸點數 | 端接方式 |
| D01PB306MRTH | Plug | 3 | Crimp |
| D01EEB306FRTAH | Panel Receptacle | 3 | Crimp |
| D01PB406MST | Plug | 4 | Solder |
| D01EEB406FRTH | Panel Receptacle | 4 | Crimp |
| D01PB904MSTH | Plug | 9 | Solder |
| D01EEB904FB24UTAH | Panel Receptacle | 9 | Crimp |
| D01PB306MST | Plug | 3 | Solder |
| D01EPB406FRTH | Cable Receptacle | 4 | Crimp |
| D01PB904MRTH | Plug | 9 | Crimp |
| D01EEB306MSTH | Panel Receptacle | 3 | Solder |
D02 Series(中型高密度連接器)
適用于 MRI設備、除顫儀、工業設備、測試儀器等。
3個電源或25個信號觸點
支持信號+同軸混合
| 型號 | 類型 | 觸點數 | 端接方式 |
| D02PB315MRTH | Plug | 3 | Crimp |
| D02EE315FRTH | Panel Receptacle | 3 | Crimp |
| D02PB706MSTH | Plug | 7 | Solder |
| D02EE706FRTH | Panel Receptacle | 7 | Crimp |
| D02PB906MSTH | Plug | 9 | Solder |
| D02EE906FSTAH | Panel Receptacle | 9 | Solder |
| D02PB125MRTH | Plug | 12 | Crimp |
| D02EP125FRTH | Cable Receptacle | 12 | Crimp |
| D02PB2504MRTH | Plug | 25 | Crimp |
| D02EE2504FRTH | Panel Receptacle | 25 | Crimp |
混合電源+信號版本(D02 Hybrid)
| 型號 | 類型 | 配置 |
| D02PB215MRTH | Plug | 2 Power + 7 Signal |
| D02EE215FRTH | Panel Receptacle | 2 Power + 7 Signal |
| D02PB705MSTH | Plug | 7 Signal |
| D02EE705FRTH | Panel Receptacle | 7 Signal |
D04 高密度版本(醫療設備)
最多82個觸點
用于復雜醫療系統
| 型號 | 類型 | 觸點 |
| D04PB82MSTH | Plug | 82 |
| D04EE82FRTH | Panel Receptacle | 82 |
典型應用
醫療設備
心電監護儀
MRI系統
電生理導管
輸液泵
除顫器
工業與交通
工業自動化設備
鐵路電子系統
測試測量設備
航空航天設備

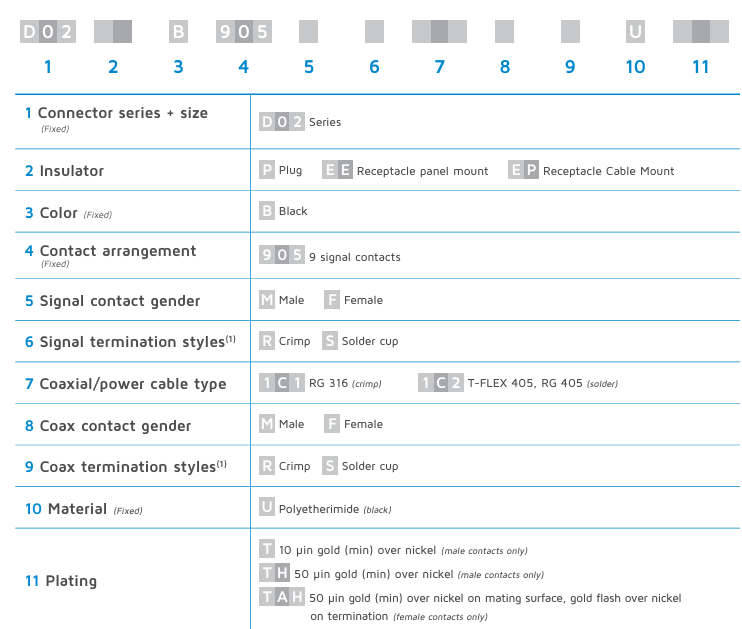

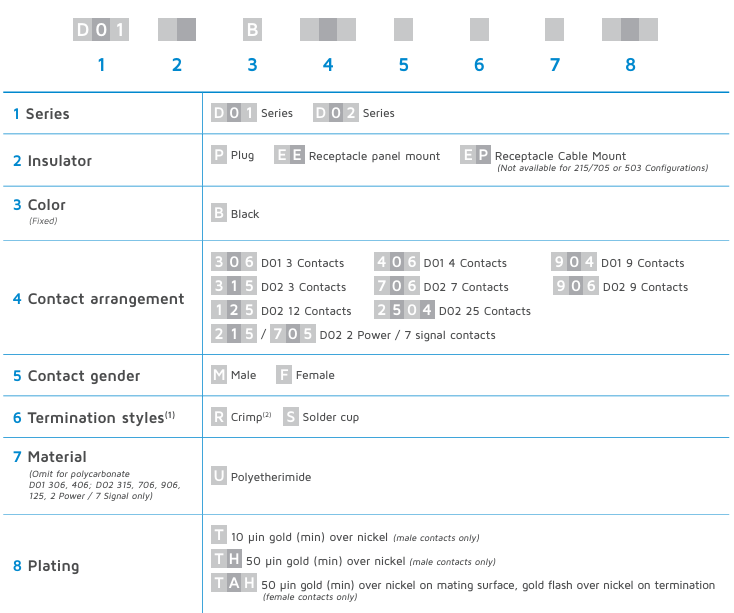

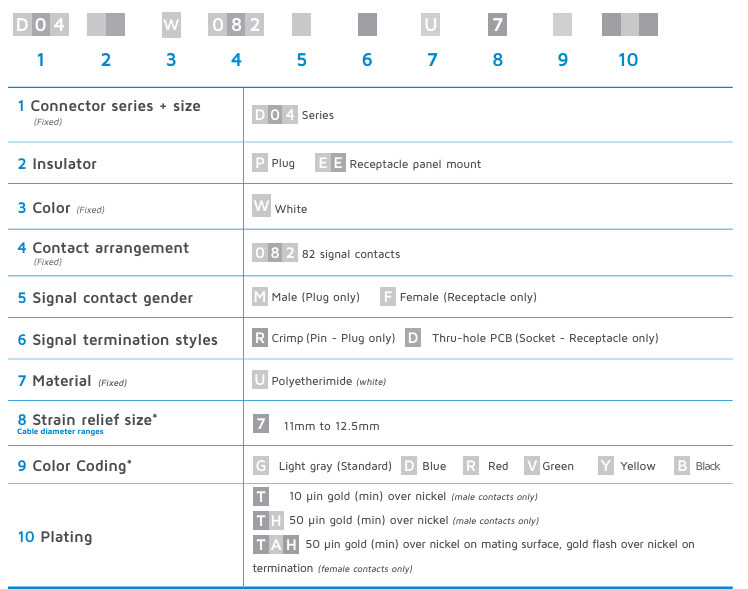

訂購型號指南



深圳市立維創展科技有限公司授權代理銷售Hypertronics連接器產品, Hypertronics連接器面向高可靠性市場,以其獨有的Hypertac雙曲面連接專利技術,為連接器產品提供性能優異的可靠連接。Hypertronics產品主要為全球軍用、航空航天、醫療、艦載領域服務,歡迎咨詢。
