高可靠性晶振與COTS晶振的性能對比Q-Tech

發布時間：2025-08-29 08:48:53     瀏覽：881

晶振與COTS晶振的性能對比Q-Tech

　　一、核心對比：高可靠性 vs. COTS 振蕩器

對比維度高可靠性振蕩器（Q-TECH）COTS 振蕩器
設計目標極端環境（航天、高溫井下等）100%可靠低成本、通用場景
相位噪聲/抖動嚴格優化，避免PSK通信中的誤碼（如±7.5°相位容限）統計偏差可能導致顯著誤碼率
晶體安裝多種抗震方案（3/4點固定，太空級封裝）簡單2點固定（如5x7mm封裝易失效）
溫度范圍-55°C至+125°C全范圍啟動（無冷啟動問題）低溫啟動故障率高
活動峰（Activity Dip）通過晶體設計消除干擾模式易受溫度變化導致的頻率漂移影響
生產與測試全流程美國本土制造，MIL標準測試（如30天老化試驗）亞洲代工，測試標準寬松

　　二、高可靠性振蕩器的關鍵技術

　　相位穩定性

　　相位偏差在倍頻時會放大(如10MHz的10?3弧度偏差→10GHz時1弧度)，需低噪聲設計。

　　示例：Q-Tech的振蕩器通過晶體切割角度優化溫度性能。

　　抗震設計

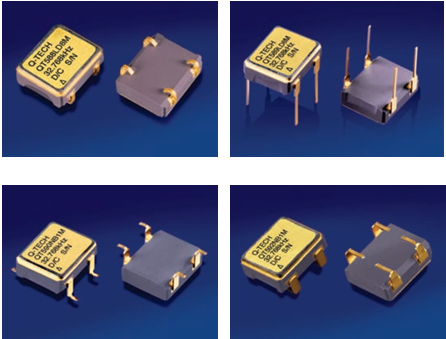

　　封裝方案：TO/DIP(鎳焊接)、SMD(橋式固定)、LCC(畫框式固定)。

　　數據支撐：4點固定比COTS的2點固定抗沖擊能力提升300%。

　　活動峰抑制

　　晶體振動耦合模式會導致電阻突變(溫度系數-20ppm/°C)，Q-Tech通過設計消除。

　　三、制造與測試流程(MIL-PRF-55310標準)

　　100%全檢項目(Group A)

　　電氣測試(電壓、波形、啟動時間)

　　頻率-溫度穩定性(單度步進掃描)

　　過壓生存性(120%額定電壓)

　　抽樣測試(Group C)

　　振動/沖擊(非運行狀態)

　　鹽霧/濕熱(MIL-STD-202)

　　老化測試(70°C連續30天)

深圳市立維創展科技有限公司授權代理銷售Q-TECH產品，備件現貨，歡迎與業界同行合作。
