2SMH7NB X波段雷達隔離器Renaissance
發布時間:2025-03-28 09:37:54 瀏覽:1898
Renaissance Electronics & Communications, LLC 公司的2SMH7NB是一款用于 X 波段雷達系統的表面貼裝隔離器。專為未來 X 波段雷達系統設計,主要用于軍事和海軍雷達系統,適用于海軍戰艦,提供地平線搜索與跟蹤、水面搜索與跟蹤以及導彈通信鏈路,滿足嚴格的尺寸、重量和功率(SWaP)要求。

技術規格
頻率范圍:8.5 – 10.0 GHz
插入損耗:0.5 dB
隔離度:20 dB
駐波比:1.25:1
射頻功率:
正向功率:10W
反向功率:1W
工作溫度范圍:-40°C 至 +85°C
尺寸:0.600” x 0.600” x 0.222”
特點與優勢
適應海洋環境:能夠承受海洋環境的惡劣條件。
尺寸、重量和功率優化(SWaP):專為滿足軍事應用的緊湊尺寸和低功耗要求設計。
低損耗:插入損耗低,確保信號傳輸效率。
高功率處理能力:能夠承受高正向和反向功率。
溫度穩定性:在較寬的溫度范圍內保持性能穩定。
HXI公司(已被Renaissance收購)是一家專注于射頻和微波技術的公司,主要為國防、太空和航空市場提供廣泛的產品線,包括低噪聲放大器、功率放大器、頻率倍增器、混頻器/上變頻器、波導隔離器和環行器以及PIN開關等,頻率覆蓋從18 GHz至110 GHz。深圳市立維創展科技有限公司優勢供銷Renaissance/HXI產品,歡迎咨詢了解。
推薦資訊
Kuhne KU PA 125160 - 45 A 是一款工作頻率范圍為 1250 MHz 至 1600 MHz 的 LDMOS 功率放大器,適用于 COFDM 系統、QPSK、QAM 等調制類型的模擬傳輸和實驗室設備。其典型輸出功率為 46.5 dBm(40 W),增益為 13 dB,效率高達 48%,具備諧波抑制和互調失真低的優點,采用 +28 V DC 供電,具有過溫保護和反極性保護功能。

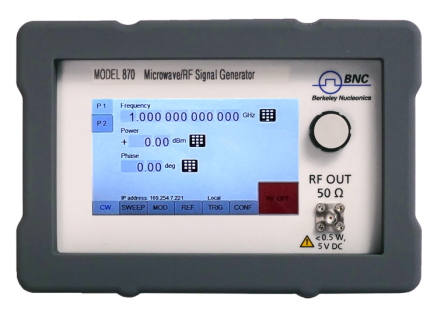

BNC 870A型信號發生器是一款高性能的單或多通道設備,頻率范圍100 kHz至54 GHz,具有超低相位噪聲、快速開關速度、多種連接選項和多通道配置,適用于ATE、生產測試、研發、信號模擬等領域,是科研和工業應用的理想選擇。
