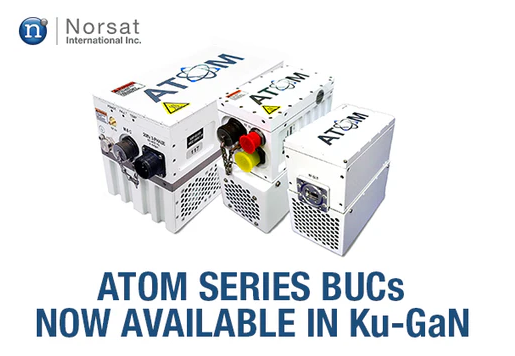

Norsat ATOM系列Ku和Ka波段BUC模塊上變頻器

發布時間：2024-10-09 09:36:40     瀏覽：2146

　　Norsat的ATOM系列Ku和Ka波段BUC模塊采用GaN和GaAs技術，以其小巧的體積、輕盈的重量和卓越的效率而聞名。這些模塊以其行業領先的尺寸、重量、功率和MIL-STD標準而著稱，能夠無縫集成到對規格要求嚴格且外形尺寸受限的各種系統中。

Norsat ATOM系列Ku和Ka波段BUC模塊上變頻器

　　ATOM GaN BUC模塊是機載系統、雷達、TWTA替代品、SOTM(衛星終端移動)、COTP(船載終端)、便攜式VSAT(衛星通信終端)、CDL(通信數據鏈)等應用的理想選擇。其小巧的體積和輕盈的重量不僅簡化了集成過程，還節省了平臺和運輸箱的空間，減輕了車輛的有效載荷。此外，Norsat的ATOM系列產品可以通過Norsat獨有的ATOMControl軟件輕松配置，該軟件提供直觀的用戶界面，用于監控和控制ATOM系列BUC和SSPA。Norsat的80W Ku波段GaN ATOM BUC模塊比同類競爭產品輕62%，體積小70%。

　　ATOM系列GaN模塊上變頻器的特點包括：

　　- 卓越的熱管理能力

　　- 優異的SWaP(尺寸、重量和功耗)平衡

　　- 緊湊、輕便且高效的設計

　　- 高度定制化選項

　　- 防水防塵、堅固耐用的結構

　　- 抗沖擊和抗振動性能

　　- 標準BUC提供3年保修期

　　規格：


Ku-BandKu-BandLow  Ku-BandKa-Band
(12.75-13.25   GHz)

25W40W50 W100 W250 W14W28W56 W25 W
Power Level (13.75-14.5 GHz)25W P1dB40W P1dB50W P1dB100WP1dB250W Psat14W P1dB28W P1dB56W P1dB25W Psat
Conversion Gain60dB60dB60dB60dB60dB60dB60dB60dB60dB
(typ  std.band)
Gain Variation over any 40 MHz2dB2dB2dB1.5dB1.5dB2dB2dB2dB1dB
(max p-p)
Gain Vanation over temp3dB3dB3dB3dB3dB3dB3dB3dB4dB
(max p-p)
Noise Figure15dB15dB15dB15dB15dB15dB15dB15dB15dB
      With Fan








(standard configuration)
Ambient Temperature-40 to+60℃-40 to+60℃-40 to+60℃-40 to+60℃-40 to +60℃-40 to +60℃-40 to+60℃-40 to+60℃-40 to+60℃
Dimensions6.5x3.2x6.1”6.7x3.4x6.7”6.7x3.4x6.7”6.4x5.3x11.7”12.5x13.0x6.65”6.5x3.2x6.1”6.7x3.4x6.7”6.7x5.3x11.7”7.1x3.6x6.8”
Weight5.0 Ibs5.4 Ibs5.4 Ibs15.3 Ibs33.2 Ibs5 Ibs5.4 Ibs15.3 Ibs6.3 lbs
(2.27 kg)(2.45 kg)(2.4 kg)(6.94 kg)(15.1 kg)(2.3 kg)(2.4 kg)(6.9 kg)(2.9 kg)
Power Consumption @Psat165W305W350W540W1010W165W305W540W200W
Power Consumption @P1dB147W270W310W480W880W147W270W480W150W(Plin)
Without Fan








(baseplate cooling
configuration)
BaseplateTemperature-40 to+70℃-40 to +70℃-40 to+70℃-40 to+70℃TBD-40 to +70℃-40 to+70℃-40 to+70℃-40 to +70℃
Dimensions5.3x3.2x3.3”5.3x3.2x3.8”5.3x3.2x3.8”5.3x3.6x10.7”TBD5.3x3.2x3.3”5.3x3.2x3.8”5.3x3.6x10.7”7.1x3.3x3.9"
Weight3.5 Ibs3.9 lbs3.9 lbs10.0 IbsTBD3.5 Ibs3.9 Ibs10.0 Ibs4.4 lbs
(1.59 kg)(1.77 kg)(1.77 kg)(4.54 kg)(1.59 kg)(1.77 kg)(4.54 kg)(2.0 kg)
Power Consumption @P1dB134W245W280W455WTBD134W245W455W138W

　　相關型號：

　　ATOMBKA025

　　ATOMBKA050

　　ATOMBKU025

　　ATOMBKU040

　　ATOMBKU050

　　ATOMBKU100

　　ATOMBKU250

　　ATOMBKU014BCE

　　ATOMBKU028BCE

　　ATOMBKU056BCE


推薦資訊

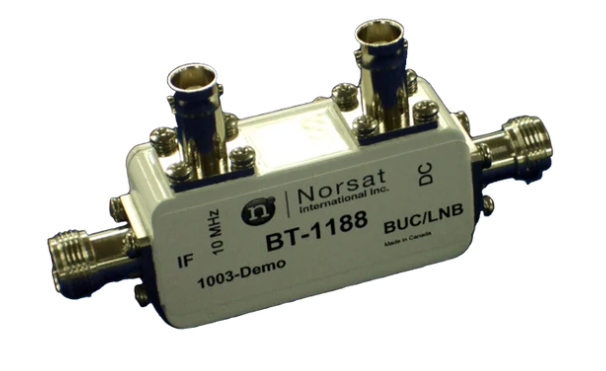

  • Norsat L波段偏置三通BT-1188
    Norsat L波段偏置三通BT-1188 2025-03-04 09:07:04

    L波段偏置三通(BT-1188)用于為高功率BUC提供直流電源，支持L波段信號和10 MHz參考信號的傳遞或注入。其直流輸入電壓為0V至30V，電流最大3A，工作溫度-30至+50°C，尺寸105x55x25 mm，重量170 g。L波段通帶為950-2150 MHz（N型/SMA型）或950-1450 MHz（F型），插入損耗最大1 dB。提供多種型號，適用于不同需求。

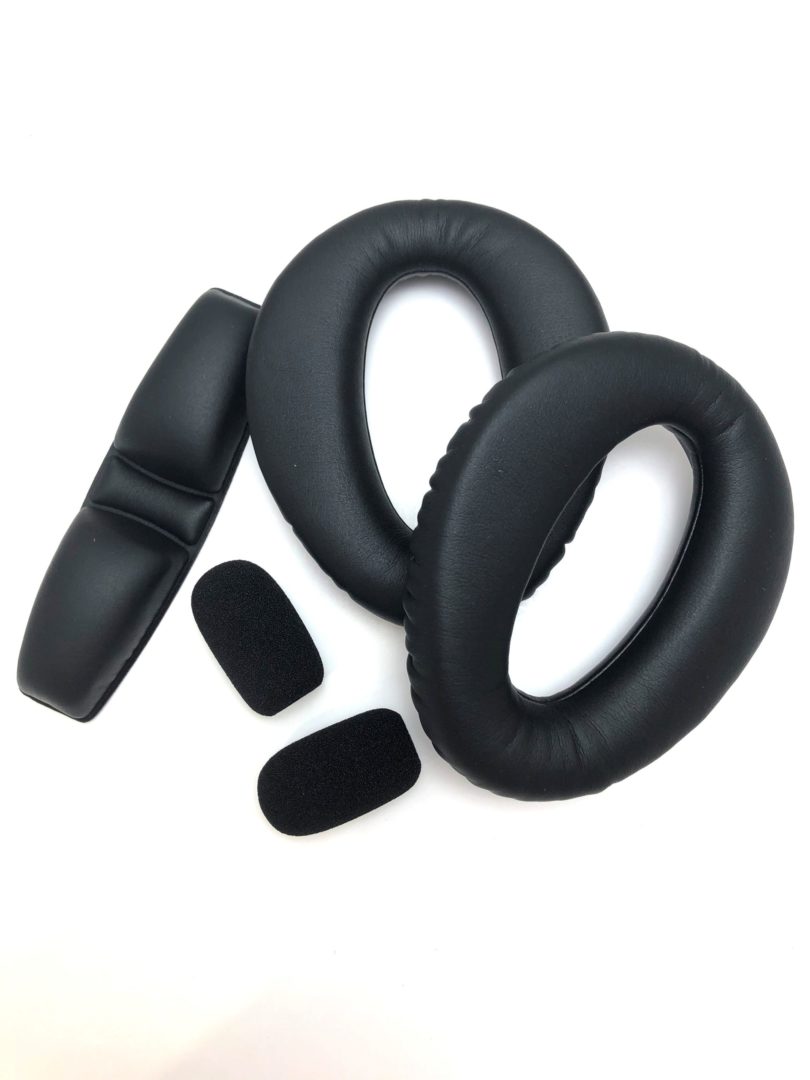

  • Lightspeed頭戴式耳機Zulu系列
