LV5T5000XMCA2RX低相位噪聲石英晶振Wi2Wi(PDI)

發布時間：2024-04-03 09:38:31     瀏覽：2440

　　PDI LV5系列是一款高性能時鐘振蕩器，主要特點在于其極低的相位抖動和卓越的相位噪聲。產品以密封包裝形式提供，確保了產品的穩定性和耐用性。


　　該晶振的輸出類型為L(zhǎng)VDS，能夠滿足多種信號傳輸需求。其工作頻率范圍覆蓋從40MHz到200MHz，能夠滿足不同應用場景的需求。在尺寸方面，LV5T5000XMCA2RX的尺寸為5.00mm x 3.20mm x 1.20mm，緊湊的設計使其易于集成到各種設備中。它的主要規格包括頻率范圍從40.0000MHz到200.0000MHz，輸出電壓水平在指定范圍內，并具有多種操作選項和定制選擇。

Paramete

Supply Voltage*1(±5%)

 Units

3.3

2.5

  V

  Frequency Range*1


40.000000 to 200.000000

 MHz

  Frequency Stahiliy

  4l Causes(Maximum)

Per Option

 ppm

  Temperature Range*

  Operating

Per Option

 “C

  Storage

55 to+125

 “C

  Supply Current (Maximum)


40

mA

  Output


Differential LVDS Squarewave


  Load  (Typical)

  Between Output and Comp Output

100

Ω

  Duty Cycle (Maximum)

  50%Vcc

45/55

%

  Rise/Fall Times (Maximum)

  Rise Time (20%to 80%Vcc)

0.4

n5

  Fall Time (80%to 20%Vcc)

0.4

  Start up Time (Maximum


10.0

mS

  Output Voltage Levels

  High Voh (RL=100Ω

1.43 Typical,1.60 Maximum

V

  Low Vol (RL=100Ω)

0.90 Minimum,1.10 Typical

  Differential Voltage


250 Min,350 Typ,450 Max

mV

  Pin 1 (Tri-State)(Option

  High (See below)or Open

Enable


  Low (See below)*3

Disable


  High Value (Minimum)

70

%Vcc

  Ow Value (Maximumi*

30

%Vcc

   Disable Current (Typical) *3

10

uA

  Enable Delay Time (Maximum)

2.0

m5

  Disable Delay Time (Maximum)

0.2

uS

  ntegrated Phase Jitter (RMS)

  12KHz to 20MHz

0.3 Typical,1.0 Maximum

p5

  Phase Noise (Typical)

  @10KHz Offset

-138

dBc/H

  @100KHz Offset

-144

　　在相位穩定性方面，產品提供了詳細的頻率穩定性參數，并且可以在多種溫度范圍內穩定工作。　除了基礎規格外，該產品還具有一些特殊功能，如三態引腳和LVDS引腳，提供了更靈活的連接方式。啟動時間、上升/下降時間以及集成相位抖動等性能指標也都有明確的數值范圍。

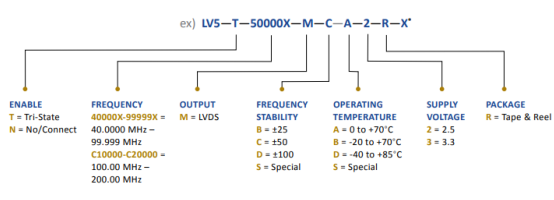

訂購指導：


相關推薦：

Wi2Wi TCX系列高穩定性高沖擊TCXO

Wi2Wi(PDI)恒溫晶體振蕩器OCXO

Wi2Wi(PDI)溫度補償晶體振蕩器TCXO

更多Wi2Wi 晶振晶體相關產品信息可咨詢立維創展。
