Torex XC9213降壓DC/DC控制器

發布時間：2024-02-15 12:22:30     瀏覽：3161

　　Torex XC9213系列是內置bootstrap驅動電路的N-ch & N-ch驅動,同步整流,降壓DC/DC控制器。不管負載使用什么電容，包括低ESR電容，輸出都能保持穩定。

　　需要使用數十毫歐的電阻(RSENSE)作為電流感應電阻，同時也可以為使用低ESR電容進行相位補償。此外，當電路檢測到過沖電流就進行限流并且用保護時間設定電容(CPRO)能使輸出關斷任何給定的時間。通過這兩點給予整個電路雙重保護。

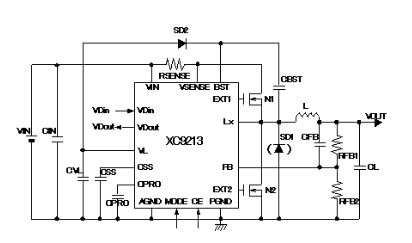

Torex XC9213降壓DC/DC控制器

　　通過1.0V(±2.0%)內部參考電壓和外接分壓電阻(RFB1, 2)，輸出電壓可以在1.5V～15V范圍內自由設定。通過使用MODE端子，同步整流PWM控制可以切換到非同步整流30mV(=RSENSE兩端電壓)限流PFM/PWM自動切換控制。

　　該系列有一個內置的電壓檢測器，用來檢測由外接電阻設定的電壓。

　　當待機時(CE=“L”)，整個電路被關斷，消耗電流降低到4.0μA或更小。

特點：

輸入電壓范圍

4.0～25.0V

輸出電壓范圍

1.5V～15V 外部設定
參考電壓 1.0V±2.0%

工作頻率

300kHz(±15%)

輸出電流

5A可(VIN=5.0V,VOUT=3.3V)

控制

PWM/PFM外部切換控制

電流限制、保護

電壓感應170mV開始限流動作。
可通過CPRO調節關斷時間。

高轉換效率

93%(TYP.PWM模式),VIN=5.0V,VOUT=3.3V,1A

電壓檢測功能

檢測0.9V/開漏輸出

待機電流

ISTB=4.0μA(MAX.)

應用：

●電子書閱讀器/電子詞典

●智能手機/移動電話

●筆記本電腦/平板電腦

●數字音頻設備

●多功能電源

更多Torex DCDC降壓轉換器可咨詢立維創展。
