Statek雙端音叉力傳感器
發布時間:2024-01-03 08:57:42 瀏覽:2763
Statek使用光刻和化學研磨方法設計和制造石英晶體諧振器已有50多年的歷史,并應用這種專業知識和能力,現在提供雙端音叉(DETF)力傳感器,如圖1所示。

圖1:Statek的DETF力傳感器的圖片
DETF力傳感器的諧振頻率是其尺寸、電極結構和施加的力的函數。壓縮或拉伸傳感器會導致相應的頻率變化,如圖2所示。一旦校準,測量頻率的變化就會得到所施加的力。

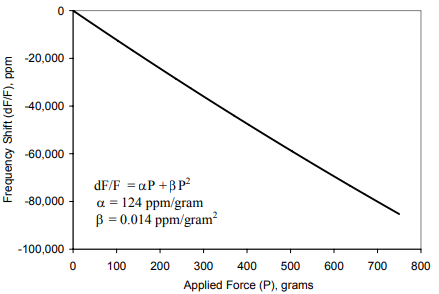

圖2:施加力導致頻率相應變化的例子
由于DETF力傳感器基于頻率原理工作,因此它們不受振幅噪聲以及傳感器頻率以外頻率的噪聲的影響。因此,系統中的信號可以在全振幅下工作,從而避免了通常困擾低電平測量的噪聲。
石英力傳感器與其他力傳感技術相比,具有靈敏度高、體積小、質量低、性能穩定等優點。我們可以定制傳感器的尺寸,以適應您的應用。
應用程序:
加速度計,見圖3。
壓力傳感器,見圖4。

圖3:一種加速度計的截面。加速度由兩個晶體之間的頻率差決定。

圖4:壓力傳感器或刻度原理圖。施加力與頻移成正比。
特性:
對施加的力高度敏感的
小尺寸
基于頻率原理操作
高信噪比
低老化
專為客戶特定的應用
